Linea de Impulsion
Diseño final de la linea de Impulsion
Perdida de Cargas locales (hhl) por succion
Tanque cisterna
Diseño del Tanque Cisterna
Enterrado
Vol cistena = 0.7*vol. reg
0.3
| Vcisterna = | 176.68 | m3 |
Dimension del tanque Cisterna:
| H: | 4 | m | Altura de Lámina de agua |
|
| ANCHO: | 6.65 | m | Cisterna cuadrada | |
| LARGO: | 6.65 | m | ||
Linea de impulsion Cistera 01-Reservorio 01
Para un bombeo discontinuo
Diametro Tentativo (Do)
Altura Geometrica(Hg)
| Hg = | 52.20 | m |
Perdida de carga por friccion (Hfff) por impulsion
Perdida de cargas locales(hhl) por impulsion
Altura Dinamica Total (HDT)
Eficiencia de la Bomba= 0.7
Eficiencia del motor = 0.77
Potencia de Consumo (Pc)
Parametros de Diseño
PARA EL RESERVORIO RP-01
Entonces para el Rp-01:
Calculamos los volumenes
Volumen de Regulacion
Vr = 46.30 m3
Volumen de Emergencia
Ve= 3.24 m3
Volumen contra incendios
Vi= 0 m3 poblacion menor de 10000 habitantes
Calculo del Volumen del Reservorio RP-02:
Vt +Ve +Vi = 50 m3
PARA EL RESERVORIO RP-02
Entonces para el RP-02:
Volumen de Regulacion
Vr = 46.30 m3
Volumen de Emergencia
Ve= 3.24 m3
Volumen contra incendios
Vi= 0 m3 poblacion menor de 10000 habitantes
Calculo del Volumen del Reservorio RP-02:
Vt +Ve +Vi = 50 m3
| Tiempo de Proyeccion | 17 | años | |
| Tiempo de Ejecucion | 3 | años | |
| Tiempo total | 20 | años | |
| RP-01 al 2012 | 521 | habitantes | |
| Poblacion 2032 | 973 | |
| K1 = | 1.2 |
| K2 = | 2.5 |
| Ps(90%) | 876 | 140 | Lt/ hab-dia |
| Pns(10%) | 97 | 20 | Lt/ hab-dia |
Entonces para el Rp-01:
- Poblacion de diseño(pd): 1531 hab
- Dotacion(dot): 140 lt-hab/dia
- k1: 1.20
- Qp :2.48 lt/seg
- Qd=Qmd :2.98 lt/seg
Calculamos los volumenes
Volumen de Regulacion
Vr = 46.30 m3
Volumen de Emergencia
Ve= 3.24 m3
Volumen contra incendios
Vi= 0 m3 poblacion menor de 10000 habitantes
Calculo del Volumen del Reservorio RP-02:
Vt +Ve +Vi = 50 m3
PARA EL RESERVORIO RP-02
| Tiempo de Proyeccion | 17 | años | |
| Tiempo de Ejecucion | 3 | años | |
| Tiempo total | 20 | años | |
| RP-02 al 2012 | 820 | habitantes | |
| Poblacion 2032 | 1531 | |
| K1 = | 1.2 |
| K2 = | 2.5 |
| Ps(90%) | 1378 | 140 | Lt/ hab-dia |
| Pns(10%) | 153 | 20 | Lt/ hab-dia |
| CAUDAL PROMEDIO |
| Qp = Ps * Dot + Pns * Dot' | ||||
86400
| ||||
| CAUDAL MAXIMO DIARIO |
| Qmd = Qp * K1 | ||
| Qmd = | 2.72 | LT/seg |
| CAUDAL MAXIMO HORARIO |
| Qmh = Qp * K2 | ||
| Qmd = | 5.67 | LT/seg |
| CAUDAL MAXIMO MAXIMORUM |
| Qmm = Qp * K1 * K2 | ||
| Qmm = | 6.80 | LT/seg |
- Poblacion de diseño(pd): 1531 hab
- Dotacion(dot): 140 lt-hab/dia
- k1: 1.20
- Qp :2.48 lt/seg
- Qd=Qmd :2.98 lt/seg
- MDD =257.21 03 m3/dia
Volumen de Regulacion
Vr = 46.30 m3
Volumen de Emergencia
Ve= 3.24 m3
Volumen contra incendios
Vi= 0 m3 poblacion menor de 10000 habitantes
Calculo del Volumen del Reservorio RP-02:
Vt +Ve +Vi = 50 m3
Panorama de la poblacion

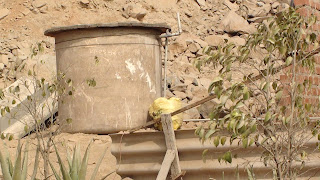

En las visitas realizadas hemos podido obsevar costumbres de los pobladores ,en sus habitos de limpieza de sus reservorios, en la forma como almacenan el agua, como crian a sua animales y tambien las cotumbres de vida que tienen.
Alternativa de solucion
La Alternativa de Solucion
Como podemos ver en la imagen ,la topografia del terreno es muy accidentada, por lo que hemos optado por colocar el tanque cisterna en la parte más baja del terreno, en la cota 773 m.s.n.m , tambien decidimos poner 2 reservorios , el tanque cisterna va a abastecer al RP-01 y este alimetara al RP-02, como se puede ver en el esquema
